| ชื่อแบรนด์: | DZ |
| เลขรุ่น: | NC-62 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ไม้ |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

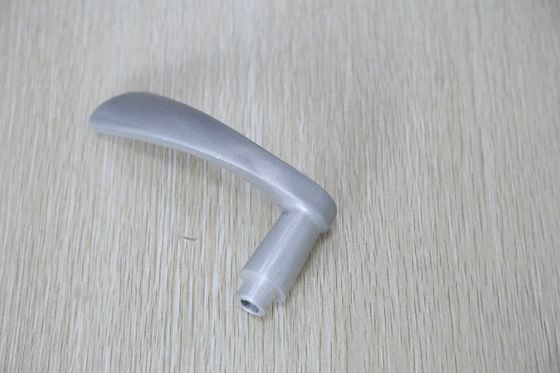

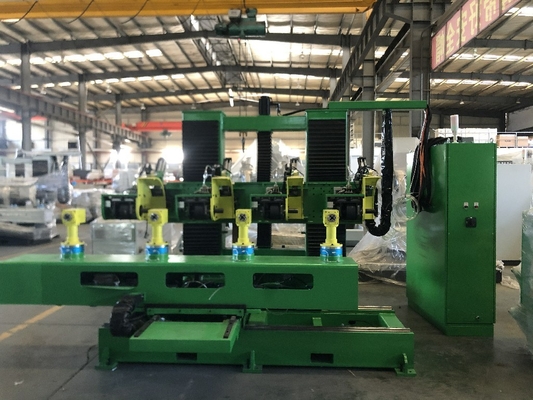

เครื่องขัดอัตโนมัติควบคุมแบบดิจิตอลเต็มรูปแบบสำหรับการขัดล็อค / มือจับประตู
• ระบบ Promax Italy Motion Control สำหรับฟังก์ชั่นการประมวลผลที่สม่ำเสมอและคุณภาพสูง
• 6 แกน NC ที่ปรับเปลี่ยนได้ที่ตั้งโปรแกรมได้
• มอเตอร์ขัดหลัก 4 nos. 1500 rpm & 7.5 kw each, Siemens Servo Germany
• หน้าจอสัมผัสสี LCD ขนาด 7” ของกล่องการสอน
• ฐานรองฐานเหล็กหนา 250 มม.
• เกียร์และแร็คความแม่นยำสูงพร้อมสไลด์สำหรับเกียร์ X/Y
• โครงสร้างหลักแกน Y เชื่อมด้วยท่อสี่เหลี่ยมและการแบ่งเบาบรรเทาเพื่อความมั่นคงและความแข็งแกร่งY
• โครงสร้างหลักของแกน Z เชื่อมประสานเข้าด้วยกัน ความแข็งแกร่งที่ดี ความแม่นยำสูง และความเร็วในการเคลื่อนที่สูง
• กระปุกเกียร์ W-Axis นำเข้าจากไต้หวัน.
• ฝาครอบยืดไสลด์ของแกน X/Y ทำจากเหล็ก
• การชดเชยแรงดันอัตโนมัติ
• ระบบหล่อลื่นอัตโนมัติ
• พอร์ต USB สวิตช์กุญแจล็อคหน่วยความจำ usb
• ไฟแสดงเครื่องจักร
พารามิเตอร์ทางเทคนิค
| ซีเนียร์ เลขที่ |
คำอธิบาย | UOM | ข้อมูลจำเพาะ |
| 1 | รุ่นเครื่อง | NC64L | |
| 2 | ตาราง: | ||
| ขนาดโต๊ะ (LxW) | mm | 2740*375 | |
|
ความสูงจากพื้น (ไม่มีฟิกซ์เจอร์)
|
mm | 880 | |
| ความเร็วในการหมุนของจิ๊ก | rpm | 20 | |
| จำนวนสถานีดัชนี | เลขที่ | 4 | |
| ขนาดสถานี/เส้นผ่านศูนย์กลางการทำงาน(สูงสุด) | mm | 350 | |
| ประเภทตาราง |
เคลื่อนย้ายได้ - โต๊ะเคลื่อนที่ด้วยแกนสกรู/บอลสกรู ขับเคลื่อนด้วยเซอร์โวมอเตอร์
|
||
| มอเตอร์เกียร์สำหรับโต๊ะ | เซอร์โวมอเตอร์ | ||
| ส่วนประกอบหนีบ/การใช้อากาศ | 2 ลบ.ม./ชม. | ||
| มอเตอร์ความเร็วในการหมุนของสถานี | RPM | 1500 | |
| 2 | แกน X/Y/Z/U/V/W: | ||
| แกน X เดินทาง | mm | 1000 | |
| แกน X สูงสุดความเร็ว | เมตร/นาที | 20 | |
| แกน Y เดินทาง | mm | 900 | |
| แกน Y สูงสุดความเร็ว | เมตร/นาที | 20 | |
| แกน Z เดินทาง | mm | 700 | |
| แกน Z สูงสุดความเร็ว | เมตร/นาที | 20 | |
| แกนยู | องศา | ±90° | |
| แกน U สูงสุดความเร็ว | องศา./วินาที | 20 | |
| แกนวี | องศา | ±360° | |
| แกน V สูงสุดความเร็ว V | องศา./วินาที | 30 | |
| แกน W | องศา | ±360° | |
| แกน W สูงสุดความเร็ว | องศา./วินาที | 30 | |
| 3 | หัวขัด/ขัดเงา: | ||
| จำนวนหัว | เลขที่ | 4 | |
| มอเตอร์ขัดแกนหลัก | KW | 30 (4 nos. x 7.5 kw แต่ละอัน) | |
| ความสูงการทำงานที่อนุญาต | mm | 300 | |
| ขนาดล้อขัด (สิ้นเปลือง) | mm | 600*60*15 มม. | |
| สารขัดเงา (วัสดุสิ้นเปลือง) | พิมพ์ | แว็กซ์แข็ง | |
| ขนาดสารขัดเงา (สิ้นเปลือง) | mm | 450*55*30 มม. | |
|
น้ำยาขัดเงา
|
อุปกรณ์อัตโนมัติสำหรับการป้อนสารที่เป็นของแข็งไปยังล้อขัดตามเวลาปกติ | ||
| ล้อขัด (วัสดุสิ้นเปลือง) | ทำ | จีน - ผลิตในเซียะเหมิน | |
| สารขัดเงา (วัสดุสิ้นเปลือง) | ทำ | จีน - ผลิตในเซียะเหมิน | |
| ประเภทของล้อขัด | ผ้าฝ้าย, วงล้อเย็บทึบ | ||
| 4 | ชดเชยแรงดันอัตโนมัติ | ใช่ ใช้ได้ | |
| 5 | ความกดอากาศอัด | บาร์ | 6 บาร์ |
| 6 | เส้นผ่านศูนย์กลางของจุดต่อดูดสำหรับเก็บฝุ่น | mm | 500*500 (2เครื่องต่อเครื่อง) |
| 7 | โหลดที่เชื่อมต่อทั้งหมด | Kw | 43 |
| 8 | เก็บฝุ่น | ||
| 9 | ขนาดเครื่อง (L×W×H) | mm | 5300*3400*3000 |
| 10 | น้ำหนักเครื่องรวม | กิโลกรัม | 8000 |
| 11 | มอเตอร์ขัดแกนหลัก | ความจุและการผลิต | 7.5 Kw - SIEMENS เซอร์โวมอเตอร์ (4 Nos.) หมายเลขรุ่น - 1FL6096-1AC61-2LB1 |
| 12 | มอเตอร์เกียร์และกล่องเกียร์สำหรับแกนทั้งหมด | ทำ | อิตาลี Rossi |
| 13 | ตลับลูกปืน | ทำ | NSK JAPAN ตลับลูกปืนเม็ดกลมร่องลึก - 6005zz ตลับลูกปืนเม็ดกลมร่องลึก - 6007zz ตลับลูกปืนเม็ดกลมร่องลึก - 6015zz ตลับลูกปืนเม็ดกลมร่องลึก - 6018zz ตลับลูกปืนเม็ดกลมร่องลึก - 6204zz ตลับลูกปืนเม็ดกลมร่องลึก - 6209zz ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม - 7004C เบาะรองนั่ง - FK25-B พนักพิง - FF25-B ตลับลูกปืนไลเนอร์ - LML16UU ตลับลูกปืนเข็ม - KR26 |
| 14 | กระบอกสูบนิวเมติก | ทำ | แอร์แทค ไต้หวัน |
| 15 | สวิตช์เกียร์ | ทำ | ABB-SWISS |
| 16 | ปุ่มกด | ทำ | ABB-SWISS |
| 17 | ตัวควบคุมการเคลื่อนไหว/ระบบควบคุมและเซอร์โวมอเตอร์ | ทำ | PROMAX - อิตาลี |
| 18 | ตัวลดเกียร์หนอน | ทำ | อิตาลี Rossi |
| 19 | ตัวเลื่อนเชิงเส้นและสกรู | ทำ | HIWIN - ไต้หวัน |
| 20 | เซอร์โวไดรฟ์ | ทำ | PROMAX - อิตาลี |
| 21 | การชดเชยอัตโนมัติ | ทำ | PROMAX - อิตาลี |
| 22 | คอนแทคเตอร์ | ทำ | ABB-SWISS |
| 23 | แผงไฟ | ทำ | DELTA - ไต้หวัน |
| 24 | กล่องฟิวส์ | ทำ | RELIANCE |
| 25 | รีเลย์ความร้อน | ทำ | ABB-SWISS |
| 26 | ไฟเตือนสามสี | ทำ | HNTD |
| 27 | หม้อแปลงควบคุม | ทำ | เต็งเน่ |
| 28 | เคเบิ้ล | ทำ | จีน-ไท่หยาง |
| 29 | ตัวปรับแรงดันไฟฟ้า | กวา | 60 Kva, 1 เบอร์(รวมอยู่ในราคาเครื่อง) |
| 30 | ค่าติดตั้ง/ค่ากริปเปอร์ | จำนวน | One Set-4 Units (รวมอยู่ในราคาเครื่อง) |
| 31 | การรับประกันเครื่อง | 1 ปี | |
| 32 | การรับประกันคอนโทรลเลอร์ | 2 ปี | |
|
