| ชื่อแบรนด์: | DZ |
| เลขรุ่น: | HLD-650 |
| ขั้นต่ำ: | 1 ยูนิต |
| รายละเอียดการบรรจุ: | เนื้อไม้ |
| เงื่อนไขการจ่ายเงิน: | L/c, T/T ตะวันตกสหภาพ |
เครื่องบดหุ่นยนต์อัตโนมัติ 220v สำหรับขาเก้าอี้สำนักงาน รับประกันหนึ่งปี

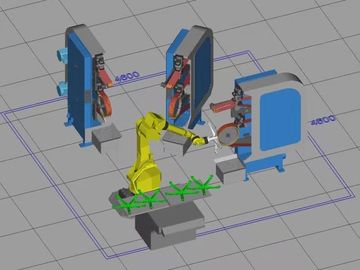

1) องค์ประกอบของระบบ
A. หุ่นยนต์อัจฉริยะ FANUC M-710IC/50E กก.(1ชุด)

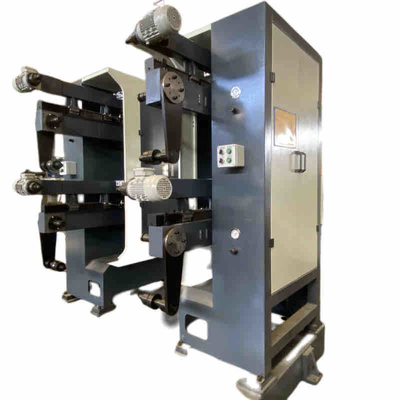

B. Sand Belt Polishing Mchian (ปริมาณตามความต้องการของกระบวนการ 4sets)
C. ตารางฟีดสถานีคู่ (1 ชุด)
D. ถาดจ่าย (สองชุดสำหรับแต่ละผลิตภัณฑ์, ปรับแต่งตามตัวอย่าง)
E. เครื่องบัฟเฟอร์ล้อ (1 ชุด)
2) ขั้นตอนการทำงาน
1. ขั้นแรก วางชิ้นงานที่จะขัดเงาลงในถาดป้อนด้วยตนเอง
ตาราง ( ถาดถูกปรับแต่งและติดตั้งบนโต๊ะให้อาหาร, ตำแหน่งของ
ยึดชิ้นงานและทิศทางเป็นอันหนึ่งอันเดียวกัน)
2. หลังจากให้อาหาร กดปุ่มเริ่ม หุ่นยนต์จะไปให้อาหารโดยอัตโนมัติ
แท่นวาง และหุ่นยนต์จะจับชิ้นงานในถาดโดยอัตโนมัติ
3. หลังจากชิ้นงานเสร็จสิ้น ชิ้นงานจะถูกย้ายไปยังสถานที่เจียรของ
เครื่องขัดสายพานสำหรับกระบวนการบด
4. ตามข้อกำหนดของกระบวนการ หุ่นยนต์สามารถขัดเงาบนสายพานจำนวนต่างๆ ได้
5. หลังจากขัดและขัดสายพานแล้ว การเคลื่อนที่ของสายพานหุ่นยนต์
ชิ้นงานอยู่ที่ตำแหน่งโยนผ้าขัดและพื้นผิวของ
ชิ้นงานได้รับการขัดเงา
6. หลังจากขัดผิวเสร็จแล้ว หุ่นยนต์จะเคลื่อนชิ้นงานไปที่การป้อน
แพลตฟอร์ม.
7. จากนั้นหุ่นยนต์จะโหลดชิ้นงานซ้ำบนแท่นป้อน ทำซ้ำข้างต้น
กระบวนการ
ขั้นตอนที่ 100# เครื่องบดสายพานทราย
240# เครื่องบดสายพานทราย
600# เครื่องบดสายพานทราย
800# เครื่องบดสายพานทราย
4) การกำหนดค่าและรายละเอียดอุปกรณ์
| รหัส | ชื่อ | จำนวน | รายการ | ยี่ห้อ | หมายเหตุ |
| 1 | ฟานัค | 1 |
1. แขนหุ่นยนต์ 2. ตู้ควบคุมหุ่นยนต์ 3. อุปกรณ์การสอนหุ่นยนต์ |
ฟานัค | |
| 2 | เครื่องขัดสายพานทราย | 4 | แนวตั้ง | ดีแซด | |
| 3 | เครื่องบัฟเฟอร์ล้อ | 1 | แนวตั้ง | ดีแซด | |
| 4 | ตารางฟีดสถานีคู่ | 1 | ตัวยึด, กระบอกสูบ, ระบบกำหนดตำแหน่ง | ดีแซด | |
| 5 | ถาดจ่าย | 2 | อลูมิเนียม | ดีแซด | |
| 6 | กริปเปอร์ของหุ่นยนต์ | 1 | ดีแซด | ||
| 7 | ระบบควบคุมไฟฟ้า | 1 | PLC, หน้าจอสัมผัส |
คลิกที่ลิงค์เพื่อดูวิดีโอ:
https://www.youtube.com/watch?v=kv3QiZceUxI&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=7
|
