เครื่องเทอัตโนมัติพิเศษ 2250 มม. × 2160 มม. × 1560 มม. มิติ ISO ได้รับการรับรอง

รายละเอียดสินค้า:
สถานที่กำเนิด: China(mainland)
ชื่อแบรนด์: DZ
ได้รับการรับรอง: CE ISO
หมายเลขรุ่น: HZ-450
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: เนื้อไม้
เวลาการส่งมอบ: 2 สัปดาห์
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 30 ชุด / ต่อเดือน

ข้อมูลรายละเอียด

เงื่อนไข: ใหม่ การประกัน: ปีที่ 1
แม็กซ์ ขนาดตาย: Φ450mm แม็กซ์ ระยะการทำงานตาย: 450mm
แม็กซ์ น้ำหนักตาย: 130 กิโลกรัม แม็กซ์ ระยะการหนีบ: ≦ 250mm
มอเตอร์ไฮดรอลิก: 5Hp, 6 องศา ความดันไฮดรอลิก: 4 ~ 6Kpa
มุมการหล่อด้านข้าง: 0 ° ~ 90 ° มุมการหล่อโดยตรง: 0 ° ~ 110 °
กวนมอเตอร์: 0.75kw, 6 องศา× 2 ถังระบายความร้อน: 850kg
ปริมาณน้ำมันไฮดรอลิก: 163L พลังของเครื่องจักร: 5.5KW
น้ำหนักเครื่อง: 1750kg ขนาด (LxWxH): 2250mm × 2160mm × 1560mm
แสงสูง:

เครื่องหล่ออัตโนมัติ

,

ทองเหลืองเครื่องหล่อตาย

รายละเอียดสินค้า

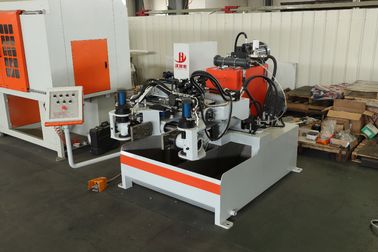

เครื่องเทอัตโนมัติพิเศษ 2250 มม. × 2160 มม. × 1560 มม. มิติ ISO ได้รับการรับรอง

โครงสร้างเครื่องจักรกลและหลักการทำงาน

1) กรอบแท่น

เฟรมฐานตั้งอยู่ที่ด้านล่างของตัวเครื่อง มันถูกใช้เพื่อเก็บน้ำและผงกราไฟท์เพื่อทำให้เย็นและชุบสารเคลือบผิว ดังนั้นเครื่องสามารถทำงานเป็นเวลานานและอุณหภูมิตายอยู่ภายใต้การควบคุม แท้งค์น้ำซ้ายและขวาแยกกันซึ่งทำให้ทำความสะอาดง่ายและสามารถผสมน้ำกับผงกราไฟท์อย่างสม่ำเสมอ เมื่อพิจารณาถึงความแข็งแกร่งของกราไฟท์ถังน้ำจะถูกเชื่อมด้วยแผ่นสแตนเลสเพื่อยืดอายุการใช้งาน ความปั่นป่วนเป็นสิ่งที่ดีและไม่มีมุมตาย

2) สนับสนุนเท้าแขน

คานรองรับประกอบด้วยคานล่าง, แกนหมุนรองรับ, ที่นั่งแกนและการปรับมุมการหล่อ การเปิดและปิดการปิดการพลิกคว่ำการเพิ่มขึ้นของการจับคู่แร็คโมเดลด้านซ้ายและขวาเสร็จสมบูรณ์โดยคานรองรับ

3) ถังไฮดรา

มีการติดตั้งถังไฮโดรลิกระหว่างตู้ไฟฟ้าและปั๊มน้ำมัน เป็นไดรฟ์ของชิ้นส่วนความดันไฮดรอลิกของเครื่องทั้งหมดที่ใช้ในการเรียกคืนน้ำมันไฮดรอลิกและระบายความร้อนที่เกิดขึ้นระหว่างการเคลื่อนที่ของท่อไฮดรอลิก

4) สถานีไฮโดรลิคและประกอบไดรฟ์

สถานีไฮดรอลิกและชุดประกอบไดรฟ์ถูกรวมเข้าด้วยกันโดยระบบไฮดรอลิกรวมถึงมอเตอร์ปั๊มน้ำมันวาล์วถอยหลังแม่เหล็กไฟฟ้าวาล์วไหลแม่เหล็กไฟฟ้าวาล์วปรับแรงดันแบบแมนนวลวาล์วปีกผีเสื้อท่อและถังน้ำมัน รับผิดชอบการจ่ายน้ำมันการปรับแรงดันการดึงน้ำมันและการกระทำของถังน้ำมันแต่ละกระบอก

เพิ่มขึ้นและลดลง --- เปิดตาย ---- จับคู่ตาย ---- คว่ำ ---- ตายจุ่มในการปฏิวัติ ---- ผลักดันสะอาดตาย ---- หมุนและการหล่อจะดำเนินการหนึ่งโดยหนึ่ง

5) ระบบควบคุมไฟฟ้า

ระบบควบคุมไฟฟ้าส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าเดิมที่มีผลผูกพันของญี่ปุ่นมิตซูบิชิโอห์มมังกรรวมไปถึง: PLC, หน้าจอสัมผัส, หม้อแปลง, หม้อแปลงกระแส, โวลต์มิเตอร์, แอมป์มิเตอร์, สวิทช์หมุน, สวิทช์หมุนฉุกเฉินหยุดคอนแทค 220v), เซ็นเซอร์ตาแมว, กล่องควบคุม (ด้วยตนเอง / อัตโนมัติ), การหมุน, การเปิดและปิดตาย, การทำความสะอาดรูปแบบ, คว่ำ, เพิ่มขึ้นและลดลง, หยุดฉุกเฉินคว่ำ การกระทำทั้งหมดจะดำเนินการกับระบบควบคุมการทำงาน

6) การชุมนุมมอเตอร์ไฟฟ้าด้านซ้ายและขวากวนใจ

ชุดมอเตอร์ไฟฟ้ากวนด้านซ้ายและขวาตั้งอยู่ที่ทั้งสองด้านของกระบอกน้ำ ประกอบด้วยแกนยาวปั่นป่วนมอเตอร์ไฟฟ้ากังหันสแตนเลสรองรับตัวยึดแบริ่งที่นั่งมอเตอร์ไฟฟ้าหน้าแปลนป้องกันฝุ่นและน็อตกันอากาศ มันผสมน้ำและผงกราไฟท์อย่างสม่ำเสมอเพื่อป้องกันการสะสม นอกจากนี้ยังสามารถผสมผงแกรไฟต์ที่ตกตะกอนกับน้ำด้วยการกวน

7) แร็ครองรับการจับคู่ด้านซ้ายและขวา

แร็ครองรับแมชชิ่งด้านซ้ายและขวาประกอบด้วยปลอกหุ้มทองแดง, รางตะกั่ว, ถ้วยบัดกรี, ถังน้ำมันสำหรับเปิดและปิดกล่องด้านซ้ายและขวา, ถังน้ำมันซ้ายและขวาสำหรับทำความสะอาดแม่พิมพ์, แร็คเชื่อมต่อด้านซ้ายและขวา ส่วนนี้ดำเนินการเกี่ยวกับการเลี้ยงการจับคู่การทำความสะอาดแม่พิมพ์และการหล่อแบบหมุนเวียน

8) กล่องหมุนซ้ายและขวาและกลไกการทำความสะอาดแม่พิมพ์

กล่องหมุนซ้ายและขวาและกลไกการทำความสะอาดตายส่วนใหญ่ประกอบด้วยแบริ่ง, เกียร์, เพลาเกียร์, กระบอกน้ำ, หยุดบวก, บล็อกเพลาขึ้นและลง, องค์ประกอบการปิดผนึก, บล็อกเหนี่ยวนำ, หน้าแปลน, ฯลฯ เป็นส่วนใหญ่รับผิดชอบการทำความสะอาดตาย จุ่มลงในการหมุนการหล่อด้านหน้าและการเปลี่ยนแม่พิมพ์

คลิกที่ลิงค์เพื่อดูวิดีโอ:

https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
