รายละเอียดสินค้า:
|
|
สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | DZ |
ได้รับการรับรอง: | CE ISO |
หมายเลขรุ่น: | ซีเอ็นซี |
การชำระเงิน:
|
|
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | เนื้อไม้ |
เวลาการส่งมอบ: | 20days |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 30sets / ต่อเดือน |
ข้อมูลรายละเอียด |
|||
น้ำหนัก: | 6000kg | แรงดันไฟฟ้า: | 380V/50Hz |
---|---|---|---|
เงื่อนไข: | ใหม่ 100% | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ, วิดีโอสนับสนุนทางเทคนิค, บริการบำรุงรักษาและซ่อมแซมส |
ขนาด (L * W * H): | 4400X3400X2900 | แอปพลิเคชัน: | ขัด |
ระบบควบคุม: | PLC | การรับประกัน: | 1 ปี |
ชื่อ: | เครื่องขัดโลหะอัตโนมัติอย่างเต็มที่ | คนขับ: | ไดร์เวอร์ Lead Shine |
แสงสูง: | เครื่องขัดซีเอ็นซี,เครื่องขัดโลหะอุตสาหกรรม,อุตสาหกรรมฮาร์ดแวร์เครื่องขัดหุ่นยนต์ |
รายละเอียดสินค้า

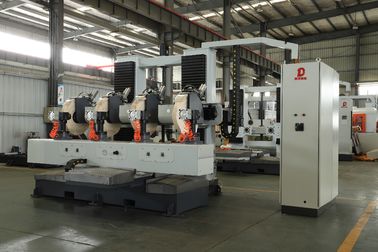

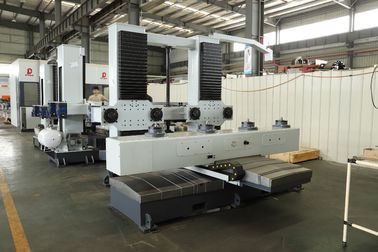

1. คุณสมบัติ: ระบบควบคุมไฟฟ้าหลัก adopts การควบคุมระบบ DZ เซอร์โวซีเอ็นซี 6 แกน (หน้าจอควบคุมตำแหน่งการจับภาพหลักประสานงานการตั้งค่าดิจิตอลความเร็วดิจิตอลการตั้งค่าซอฟต์แวร์การป้องกันการเดินทาง ในโครงสร้างเครื่องจักรกลเซอร์โวมอเตอร์ถูกใช้เพื่อขับเคลื่อนเฟืองตัวหนอนลดเพื่อควบคุมการเคลื่อนที่ของหัวหน่วยขัดและชิ้นงาน (U, V, ทิศทางแกน W) และเซอร์โวมอเตอร์ขับเคลื่อนตารางสไลด์ (แกน X, Y, Z) . เครื่องจักรมีหัวขัด 2 หัวซึ่งสามารถขัดชิ้นงานได้ 2 ชิ้นในรอบเดียว ผลผลิตผลผลิตสูงถึง 4PCS / 30 ~ 50 วินาที (ขึ้นอยู่กับผลิตภัณฑ์และกระบวนการ); เหมาะสำหรับผลิตภัณฑ์ที่มีรูปร่างที่ซับซ้อนผลิตภัณฑ์ท่อและผลิตภัณฑ์รูปร่างปกติอื่น ๆ 2. พลังงานรวมเป็น 16.25KW รวมถึง: 2 หน่วยขัดหัวกับ 5.5KW มอเตอร์ไฟฟ้าแต่ละ XYZVW แกนชดเชยมอเตอร์ 0.75KW แกน U ชดเชยมอเตอร์ 1.5KW | |||
II: พารามิเตอร์ทางเทคนิคหลัก | |||
# | ชิ้น | พารามิเตอร์ | หมายเหตุ |
1 | ขนาด | 3000 × 3160 × 2772 (L × W × H) | |
2 | อำนาจ | 16.25KW | |
3 | แรงดันไฟฟ้า | 380V 50Hz | |
4 | แม็กซ์ เส้นผ่าศูนย์กลางของม็อปขัด | 600mm | |
5 | นาที. เส้นผ่าศูนย์กลางของม็อปขัด | 400mm | |
6 | ท่องเที่ยว X Axis | 1100 | |
7 | ท่องเที่ยว Y Axis | 900 | |
8 | ท่องเที่ยว Z Axis | 700 | |
9 | ท่องเที่ยว U Axis | ± 60 ° | |
10 | ท่องเที่ยว V Axis | ± 360 ° | |
11 | แรงดันไฟฟ้าที่ใช้งาน | 380V | |
ขนาดตาราง (LxW) | 2740 * 375mm | ||
ความสูงจากพื้นดิน (ไม่มีการติดตั้ง) | 880mm | ||
ความเร็วในการหมุนจิ๊ก | 20RPM | ||
ขนาดสถานี / ทำงาน Dia (สูงสุด) | 350mm | ||
สถานีมอเตอร์ความเร็วรอบการหมุน | 1500rpm | ||
III | อุปกรณ์พื้นฐาน | ||
# | ชิ้น | ยี่ห้อ | สังเกต |
1 | ระบบควบคุมการเคลื่อนไหว | PROMAX อิตาลี | |
2 | เซอร์โวมอเตอร์ | PROMAX อิตาลี | |
3 | ระบบชดเชยความถี่ผันแปร + การ์ดควบคุม | AELTA | |
4 | แกนมอเตอร์ล้อผ้า | SIEMENS | |
5 | หลักแรงดันไฟฟ้าต่ำ | SCHNEIDER | |
6 | คู่มือการเชิงเส้นและสกรู | Hiwin | |
7 | กล่องลด | Rossi อิตาลี | |
8 | การแบก | NSK | |
9 | พวงมาลัยเกียร์ของโคม | ไต้หวัน | |
10 | ส่วนประกอบที่หนีบ | Penumatic | |
11 | ตารางประเภท | เคลื่อนย้ายได้ - โต๊ะเคลื่อนที่โดยแกนสกรู / เกลียว ขับเคลื่อนด้วยเซอร์โวมอเตอร์ | |
IV: เอกสาร | |||
เอกสารใน CN / EN ประกอบด้วย: - คู่มือการใช้ - คู่มือผู้ใช้เตาเหนี่ยวนำ - คำแนะนำการชุมนุม - คำแนะนำการว่าจ้าง - รายการอะไหล่และชิ้นส่วนที่สวมใส่ - ภาพวาดไฟฟ้า - คู่มือการบำรุงรักษาและคำอธิบายทางเทคนิคของทุกส่วนของโรงงานเอกสารทั้งหมดจะถูกส่งใน 1 กระดาษและ 1 รูปแบบดิจิตอล | |||
V: ระยะเวลาการส่งมอบ | |||
- เวลาในการผลิต: 4 สัปดาห์หลังจากสัญญาได้รับการยืนยัน - FOB Xiemen พอร์ต | |||
VI: เงื่อนไขการชำระเงิน | |||
- เงินฝาก TT 30% หลังจากเซ็นสัญญา ชำระ 70% TT ก่อนส่งมอบ | |||
VII: บริการการฝึกอบรม | |||
DZ ให้บริการ TRANING แก่ผู้ใช้ปลายทางในขั้นตอนต่าง ๆ : การทำงานของอุปกรณ์การบำรุงรักษาและการอัพเกรด 7.1 ในช่วงระยะเวลาการฝึกอบรมในเว็บไซต์ของ DZ ผู้ใช้งานจะต้องรับผิดชอบค่าใช้จ่ายรายวันของวิศวกร 7.2 ในช่วงระยะเวลาฝึกอบรมในไซต์ของผู้ใช้ปลายทางผู้ใช้ปลายทางจะต้องรับผิดชอบต่อที่พักอาศัยของช่างเทคนิคของ DZ ทุกวัน | |||
VIII: การรับประกัน | |||
8.1 การรับประกันทดแทน | |||
8.1.1 การเรียกร้องทั้งหมดภายใต้การรับประกันจะต้องทำโดยทันทีและจะต้องได้รับภายในระยะเวลาการรับประกันโดย DZ หรือตัวแทนที่ได้รับอนุญาต การเรียกร้องดังกล่าวควรรวมถึงหมายเลขซีเรียลของผลิตภัณฑ์เมื่อพร้อมใช้งานวันที่จัดส่งและคำอธิบายโดยสมบูรณ์เกี่ยวกับเหตุการณ์ที่ทำให้เกิดการเคลม 8.1.2 ก่อนที่ผลิตภัณฑ์ใด ๆ จะถูกส่งคืนหรือซ่อมแซมต้องได้รับการอนุญาตเป็นลายลักษณ์อักษรจาก DZ หรือตัวแทนที่ได้รับอนุญาตสำหรับการส่งคืนและคำแนะนำเกี่ยวกับวิธีการและที่ที่ผลิตภัณฑ์เหล่านี้ควรจะส่งคืนอย่างไร ผลิตภัณฑ์ใด ๆ ที่ส่งคืนไปยัง DZ เพื่อการตรวจสอบจะถูกส่งผ่านผู้ซื้อล่วงหน้าวิธีการขนส่งที่ระบุว่าเป็นที่ยอมรับโดย DZ DZ ขอสงวนสิทธิ์ในการปฏิเสธการเรียกร้องการรับประกันใด ๆ ที่ไม่ได้รายงานโดยทันทีและการเรียกร้องการรับประกันใด ๆ ในรายการที่มีการเปลี่ยนแปลงหรือได้รับการส่งคืนโดยวิธีการขนส่งที่ไม่ยอมรับ 8.1.3 เมื่อมีการส่งคืนผลิตภัณฑ์ใด ๆ เพื่อการตรวจสอบและตรวจสอบหรือด้วยเหตุผลอื่นใดลูกค้าจะต้องรับผิดชอบต่อความเสียหายทั้งหมดที่เกิดจากการนำเข้าบรรจุภัณฑ์หรือการส่งมอบและการสูญเสียในระหว่างการขนส่งโดยไม่คำนึงถึงข้อบกพร่อง ในทุกกรณี DZ มีความรับผิดชอบ แต่เพียงผู้เดียวในการพิจารณากรณีและลักษณะของความล้มเหลวและการตัดสินใจของ DZ ในเรื่องนั้นจะถือเป็นที่สิ้นสุด 8.1.4 หากพบว่าผลิตภัณฑ์ของ DZ ถูกส่งคืนโดยไม่มีสาเหตุและยังคงให้บริการลูกค้าจะได้รับแจ้งและจะส่งคืนผลิตภัณฑ์ตามค่าใช้จ่ายของลูกค้า นอกจากนี้อาจมีค่าใช้จ่ายสำหรับการทดสอบและการตรวจสอบ ข้อความทั้งหมดข้างต้นจะได้รับการพิจารณาตามกฎหมายของสาธารณรัฐประชาชนจีนในกรณีที่มีปัญหาใด ๆ เกิดขึ้น DZ มีสิทธิ์ที่จะแก้ไขข้อกำหนดข้างต้นโดยไม่ต้องประกาศต่อสาธารณะสิทธิ์ทั้งหมดถูกสงวนไว้โดย DZ | |||
8.2 การรับประกัน จำกัด | |||
8.2.1 เครื่องจักรที่ผลิตโดย DZ จะรับประกันข้อบกพร่องในวัสดุและฝีมือเป็นเวลา 12 เดือนนับจากวันที่จัดส่ง 8.2.2 และความรับผิดของ DZ ภายใต้การเรียกร้องการรับประกันที่ถูกต้องนั้นมี จำกัด ที่ตัวเลือกของ DZ เพื่อซ่อมแซมเปลี่ยนหรือคืนเงินในส่วนที่เป็นธรรมของราคาซื้อของผลิตภัณฑ์ รายการที่ใช้ในการใช้งานปกติไม่อยู่ในการรับประกันนี้ 8.2.3 การรับประกันเปลี่ยนหรือซ่อมแซมชิ้นส่วนทั้งหมดจะถูก จำกัด ให้กับอุปกรณ์ที่ทำงานผิดปกติซึ่งในความเห็นเพียงอย่างเดียวของ DZ ถึงกำหนดหรือตรวจสอบย้อนกลับไปยังข้อบกพร่องในวัสดุเดิมของฝีมือการผลิต 8.2.4 ภาระหน้าที่ทั้งหมดของ DZ ภายใต้การรับประกันนี้จะยุติลงในกรณีที่มีการละเมิดอุบัติเหตุการเปลี่ยนแปลงการใช้งานในทางที่ผิดหรือการละเลยอุปกรณ์ 8.2.5 ในระยะเวลาการรับประกันซ่อมแซมหรือเปลี่ยนชิ้นส่วนจะรับประกันเท่านั้น หลังจากสิ้นสุดระยะเวลาการรับประกันที่บังคับใช้ผู้ใช้จะถูกเรียกเก็บเงินตามราคาปัจจุบันสำหรับชิ้นส่วน, แรงงาน, อากรขาเข้าในท้องถิ่นและการขนส่ง 8.2.6 การดูแลที่เหมาะสมจะต้องใช้เพื่อหลีกเลี่ยงอันตราย DZ ปฏิเสธความรับผิดชอบอย่างชัดเจนต่อความเสียหายที่เกิดขึ้นจากการใช้งานผลิตภัณฑ์ ข้อความที่ทำโดยบุคคลใด ๆ รวมถึงตัวแทนของ DZ ซึ่งไม่สอดคล้องกันหรือขัดแย้งกับเงื่อนไขของการรับประกันนี้จะไม่ผูกพัน DZ เว้นแต่จะลดการเขียนและอนุมัติโดยเจ้าหน้าที่หรือ DZ |
